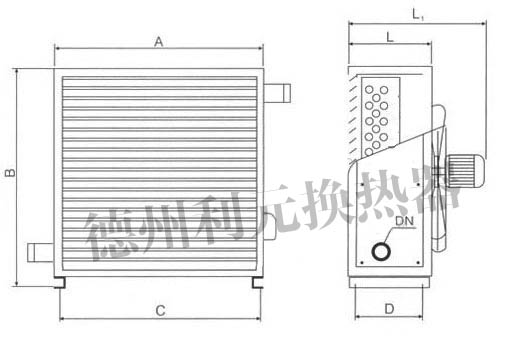

XQ型蒸汽暖風機安裝尺寸:


|

					型   號
			 |


					A
			 |


					B
			 |


					C
			 |


					D
			 |


					L
			 |


					L1
			 |


					電機功

					率( W )
			 |


					重量

					Kg
			 |


					DN
			 |

|

					XQ-40
			 |


					500
			 |


					520
			 |


					500
			 |


					180
			 |


					230
			 |


					~420
			 |


					110
			 |


					58
			 |


					32
			 |

|

					XQ-50
			 |


					670
			 |


					690
			 |


					670
			 |


					180
			 |


					230
			 |


					~440
			 |


					185
			 |


					80
			 |


					32
			 |

|

					XQ-70
			 |


					840
			 |


					860
			 |


					840
			 |


					180
			 |


					230
			 |


					~450
			 |


					260
			 |


					120
			 |


					40
			 |

|

					XQ-80
			 |


					1000
			 |


					1030
			 |


					1000
			 |


					180
			 |


					230
			 |


					~480
			 |


					360
			 |


					170
			 |


					50
			 |

XQ型蒸汽暖風機可安裝在墻體結構件上;
安裝前應檢查蒸汽暖風機的完好性;
XQ型蒸汽暖風機的冷凝水管路上要裝有冷凝水排除器(疏水閥);
電動機接線應使風機葉輪按旋轉標牌示意方向旋轉;
蒸汽暖風機在使用之前、應仔細檢查個連接處的緊固情況,如有松動,應立即緊固;
蒸汽暖風機每次工作之前,要排凈翅片管散熱器中的混合氣體,預熱5-10分鐘再送風工作;
XQ型蒸汽暖風機停止工作后,應放凈散熱器中的冷凝水;
蒸汽暖風機必須保持清潔,可用壓縮空氣吹除翅片管散熱器及其它部位的灰塵;
蒸汽暖風機工作2-3年后,應立即清翅片管散熱器的水管內腔,可用化學方法去除水垢;
XQ型蒸汽暖風機也可根據(jù)用戶要求生產成防爆型蒸汽暖風機;
訂貨須知:
XQ型蒸汽暖風機熱媒接口可根據(jù)用戶要求同側連接、異側連接、上下連接均可。
